詳解環鏈電動葫蘆智能控制器的“小材大用”

編輯：凌鷹起重機械瀏覽：4198 添加時間：2015-08-06 09:47:46

環鏈葫蘆是一種輕小型起重設備。環鏈電動葫蘆由電動機，傳動機構和鏈輪組成，環鏈葫蘆重量一般為0.1～60噸，起升高度為3～120米，環鏈電動葫蘆由操作人員用按紐在地面跟隨操縱，也可在操控室內操縱或采用有線(無線)遠距離控制，對起吊重物、裝卸工作、維修設備、吊運貨物非常方便。智能控制器是環鏈電動葫蘆的主要組成部分，那么它在環鏈電動葫蘆作業中起到什么作業呢？下面北京凌鷹為大家介紹一下環鏈電動葫蘆智能控制器的“大材小用”。

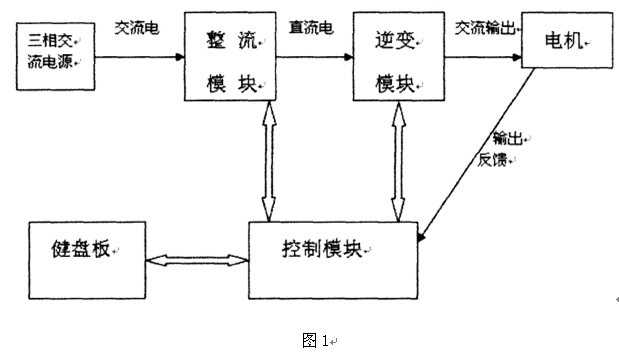

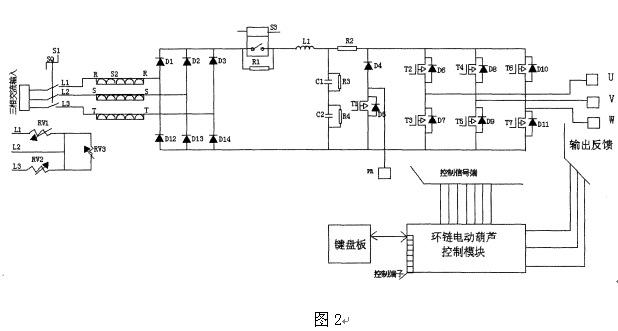

如圖1、圖2所示，環鏈電動葫蘆智能控制器，包括整流模塊、逆變模塊和控制模塊，整流模塊和逆變模塊線路連接后分別與控制模塊線路連接，逆變模塊與環鏈葫電動蘆的電機線路連接，控制模塊與環鏈電動葫蘆的鍵盤板線路連接。

環鏈電動葫蘆智能控制器，其特征是：逆變模塊是由啟動電阻和電感線圈的串聯電路以及兩個串聯電容、制動電阻和三組絕緣柵雙極型晶體管相互并聯的電路構成；三組絕緣柵雙極型晶體管每組由兩個絕緣柵雙極型晶體管構成，絕緣柵雙極型晶體管的發射極與集電極連接處輸出至電機，絕緣柵雙極型晶體管的基極分別連接到控制模塊。其各部分功能如下：

（1）制動電阻的作用是當直流母線電壓過高時，釋放多余的能量；

（2）啟動電阻作用是在上電的時候限制電容的充電電流，當電容充電完成后接觸器K1閉合，啟動電阻被旁路；

（3）外部三相交流電源與整流模塊間設有進線壓敏電阻，可以抑制瞬間過電壓，起到保護控制器的工作；

（4）控制模塊采用德州電器高速DSP芯片TMS320LF2406a為控制核心，實現全數字化控制，由該DSP處理外部輸入和反饋信號，控制本實用新型的輸出頻率；

（5）控制模塊可采用速度控制、轉拒控制、PID或其它的控制方式。

（6）全方位的檢測保護功能：有過電壓、欠電壓、電機過載、加速/減速/運轉中失速防止保護功能、頻率偵測。

（7）短時啟動、停止功能：帶動主軸電機可以在極短的時間內實現主軸電機的啟動和停止。
